物料称重管理系统是专门针对电解铝行业开发的一套集称 重、环节管理、数据自动捕获、汇总统计打印、远程数据査询等多 项功能于一体的综合系统。该系统解决了电解铝车间的强电流 磁场、多氟化氢腐蚀气体和髙粉尘等恶劣环境的干扰,实现了准 确的数据采集和可靠的数据传输，并进行有效的数据处理,该系 统在其它行业也有很好的推广前景。物料称重管理系统数据的 采集和信息管理，可以分成数据采集、数据传输、数据存储、数据 展示、数据处理等几个部分。其中Web显示模块清晰的提供出 本年度各月份产品产量、近三年产品产量的数据对比情况，该模 块是数据展示模块的重要组成部分。
1.概述
物料称重管理系统Web显示模块是一个供企业管理者査 看不同时间段本单位产品产量的模块，本系统的Web页面上除 了显示每个月份产量的具体数值、每个月份产量占本年度总产 量的百分比外，还要以直方图的长短比例关系显示出每月的产 量,从而使一年各个月份产品产量的髙低情况显示的更为清晰、 直观，本模块的体系结构采用B/S结构，B/S结构全称Brower/ Server或浏览器/服务器模式，它是一种全新的软件系统构造技 术,是随着Internet技术的兴起,对C/S结构的一种改进。在这种 结构下，软件应用的业务逻辑完全在应用服务器端实现，用户各 种请求完全在Web服务器实现,客户端只需要浏览器即可进行 业务处理，节约了开发成本，这种结构也是当今应用软件的首选 体系结构。如今,ASP.NET已经走在Web开发的最前沿，ASP. NET技术可以使用.NET平台快速方便的部署B/S结构。其革命 性的变化是在网页中也使用基于事件的处理，可以指定处理的 后台代码文件，更可以使用C#,VB.neU#等多种语言作为后台 代码的语言，而且依赖Visual Stuio.NET强大的集成开发环境能 够成倍的提髙开发效率，本模块就是利用Visual Studlo.NET集 成开发环境，使用VB.NET语言结合SQL Server数据库开发的 —个ASP.NET应用程序。
2.主要技术问题的解决
2.1数据库的访问
AD0.net是Microsoft新推出的.NET框架中用于数据库访 问的组件,AD0.net为我们提供了一种全新的数据库访问机制， AD0.NET 是对 Microsoft ActiveX Data Objects (ADO)—个跨时代 的改进，它提供了平台互用性和可伸缩的数据访问，它是全新的 面向对象模型。比AD0更适应于分布式及lntemet等大型应用 程序环境。本模块是一个基于.NET框架的ASP. net应用程序， 所以数据库的访问需要使用AD0.net技术。

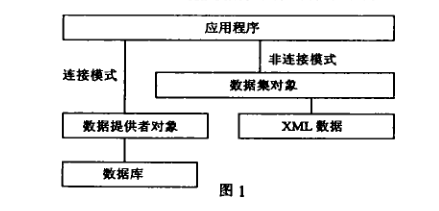

下面的图就显示了 AD0.net总体的体系结构

为了使用方便，本模块将数据库的连接过程及数据集的创 建过程写成一个函数，代码如下：
Function CreateDalaSet(3trSQL As Siring, DataBaseNaroe As String, TableName AsString) As DalaSet
Dim ConnString As String = "server =locolhosl;uBer id =sa;password =3540;"
"dalabase=weighlM Dim objCmd Ab New SqlDalaAdapter(8lrSQL, ConnString)
Dim DS As New DataSetO objCmd.Fill(DS, TableName)
CrealeDauSet = DS End Function
2.2显示每个月份产量的具体数值、每个月份产量占本年度总产 量的百分比
为了显示每个月份产量的具体数值、每个月份产量占本年 度总产量的百分比，需要得到每个月份产品的产量和全年度产 品的产量总和，有了这些数据再经过计算才能得出每个月份产 量占全年产量的百分比，这些数据都需要从数据库中的一个数 据表中获取，这里需要提取工作日期字段(workDate)和总重量字 段(Weight)中的数据并进行相应计算。
计算年总产量的主要代码及各月产量的主要代码：
Dim str, strl, str2 As String slrl = now *取得当前时间
left(8trl, 4) *取得当前年份
ForI=OToDS.Tables(,'myweightM).Row8.Counl-l stf2 = DS.TablesC'myweight'^.Rows^C'workDale") str2=eft(Btr2,4) if (8lrl=str2) ihen
Tolaiweight+=DS.Tables(Mm)rwei^ilM).Row8(lXMpackageweight") # 计算总产量
sir = DS.Table8(Mmyweighl").Row8(l)(MworkDateM)
str=Mid$(str?,2)
If (8tr = "01H) TTien
weight 1 += DS.Tables("niyweighlw).Hows(I)("packageweight") # 计算 1 月
产量
End If Next
IF 1=0 then
myTableCell.Text = Maih.Round(weightl/ Total weight * 100, 2) & " %n end if '计算1月产量占全年比例
2.3利用直方图长短显示各月份产量
直方图图片的显不可以利用ASP.net的Htmllmage控件来 完成，但直方图的长短关系需利用程序根据各个月份不同的产 量计算确定。
例如计算1月份直方图的长度主要代码：
For I = 0 To 11
Dim mylmage As New Htmllmage mylmage.Src = Hbar.jpgM raylmage.Height = "20"
IF 1=0 ihen
mylmage.Width = wei^itl / (TotalVole+1) * 300
end if
Next
2.4如何规范、清楚显示各项数据
要规范地显示出统计的各项数据，利用表格无疑是最好的 选择。为了清晰、美观地显示出相应的数据，需要使用代码并利 用Table .tableRow、TableCell控件动态处理表格。
例如:显示表格第一行各个字段代码如下：
*添加第1行,并设置行属性 Dim inyTableRow As New TableRow royTableRow.
Horizontal Aiign = HorizontalAlign.Center myTableRow.BackColw = System. Drawing.Color.Honeydew myTableRow.ForeColor = Sy8tero.Drawiiig.Col(v.RoyaIBlue "添加第 1 行第 l 个 宇段 Dim myTableCell As New TaiileCeiJ royTablcCell.Text =”月份”
myTableRow.Ccll8.Adcl(myTableCcll) •添加第 1 行第 2 个字段
myTableCel 1 s= New TableCell myTab】eCclLT«rt=l•产量" myTableRow.C€ll8.Add(myTableCell) •添加第 1 行第 3 个字段
myTableCeU = New TableCellmyTableCeliTexl ?”产*百分比” myTableRow.CeUa.Add(royTab]cCeU) * 添加第 I 行第 4 个字段
myTab 丨 cCeU=NewTableCeliinyTablcCeU.T咨=”直方图 _?myTableRow.CeUB.Add(myTableCell) myTable.Row8.A<ld(myTableRow)

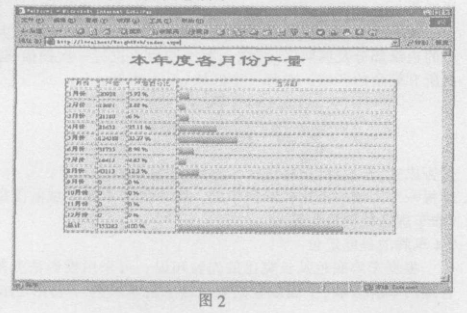

形成最终的显示页面如图2所示。

3.结束语
以上以显示一年12个月份产品产量情况为例，对物料称重 管理系统Web显示模块一部分的设计与实现做了说明，同理， 显示单位最近三年的产量对比情况也可实现。虽然该Web显示 模块是物料称重管理系统的一部分，但其对数据显示淸晰、直 观,具有较大的通用性，比如一些“投票系统”，也可以采用这种 形式直观的反映得票数的多少，本系统的数据统计方法及数据 显示模式可以应用在众多领域。
