本文介绍了C8051F350微控制器的技术特点，并给出用它设计制作的一种 产品框图和编程时的注意事项。
一、概述
C8051F35x系列器件使用Silicon Labs的专利 CIP- 51微控制器内核。CIP- 51与MCS- 51TM指令集完全兼容，可以使用标准803x/805x的汇编器和 编译器进行软件开发。C8051F35x系列器件具有标 准8052的所有外设部件。
CIP-51采用流水线结构，与标准的8051结构 相比指令执行速度有很大的提高。在一个标准的 8051中，除MUL和DIV以外所有指令都需要12 个或24个系统时钟周期，最大系统时钟频率为 12MHz~24MHz。而对于CIP-51内核，70%的指令 执行时间为1个或2个系统时钟周期，只有4条 指令的执行时间大于4个系统时钟周期，没有执 行时间超过8个系统时钟周期的指令。
二、C8051F350主要特性参数
(一)模拟外设
(1）24位ADC:无失码，0.0015%非线性，可 编程转换速率可达1ksps，8输入多路选择器，1x~128xPGA，内建温度传感器；
（2）两路8位电流输出DAC;
（3）供电电压2.7V-3.6V;
（4）典型工作电流：5.8mA@25MHz 11 ^A@32KHz；
（5）典型停机电流：0.1uA，温度范围：-40℃-85℃
（二）存储器
（1）768 字节（256+512 内部 RAM;
（2）8KB FLASH，可在系统编程，扇区大小为512字节；
（三）数字外设
（1）17个端口 I/O;均耐电压，5V大灌电流；
（2）增强型UART、SMBus和增强型SPI串口；
（3）4个通用16位计数器/定时器；
（4）16位可编程计数器/定时器阵列(PCA具有3个捕捉/比较模块；
（5）使用PCA或定时器和外部时钟源的实时时钟方式。
C8051F350微控制器包含一个24位A-1的
ADC子系统。该子系统支持高达8个输入通道， 可编程增益最大达128倍。另外还包含两个独立 的8位DAC。
凭借其片上VDD监视器、WDT以及时钟振荡 器，使得该系列单片机成为真正独立的系统级芯 片解决方案。Flash存储器可以在线编程，提供非 易失性数据存储。
三、实际应用方案
C8051F350微控制器应用于称重系统具有以 下优势：
(1) 24位ADC，高达1ksps的采样速度，可满足高精度、高采样速度要求的场合；
(2)可编程增益最大达128倍，利用内部放 大器可以省去外部放大电路；
(3)8个AD输入通道可以接8路单端输入或 4路差分输入，可以满足大多数称重场合的要求， 例如皮带秤、料斗秤和汽车衡等；
(4)Flash存储器可以在线编程，除了用于存 储程序代码之外还可以用于非易失性数据存储。 这就允许在程序运行时计算和存储参数，例如零 点、间隔、上限、下限等，可以省去数据存储器， 简化了电路构成。

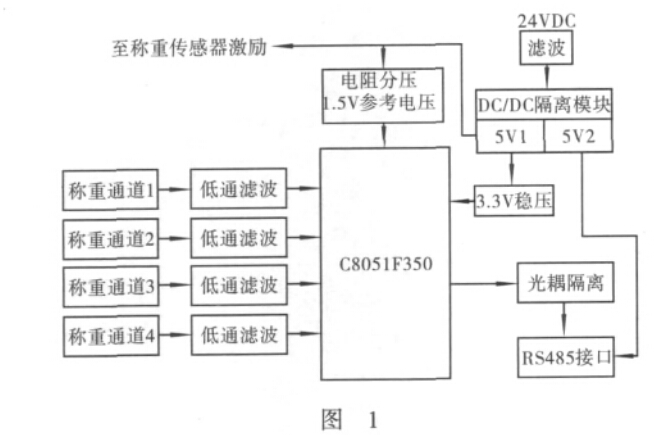

如图1所示是用C8051F350微控制器设计制 作的一个4通道重量信号变送器的框图，其作用 是将4路称重信号经A/D转换后，将AD值通过 RS485通信接口传送出去，供远程的计算机、仪 表使用。使用0.5mm2双绞屏蔽电缆、9600波特 率，传输距离可达1200m，解决了模拟信号远距 离传输的干扰问题。

编程注意事项：
(1)先进行端口初始化以后，再进行系统时钟 初始化；
(2)切换AD通道时要先将ADC置于空闲模式： ADC0MD&=0xf8，切换通道后再执行转换：ADC0MD10x03;
(3) AD转换完成后采用中断方式读取AD值 更方便，EIE1|=0x08;使能ADC0中断；
(4) C8051F350内部有8KB的FLASH存储器， 用于程序代码和非易失性数据存储，其中0x1E00〜 0x1FFF为系统保留，0x0000〜0x1DFF可用， FLASH存储器是以512字节的扇区为单位组织的， 一次擦除操作将擦除整个扇区，如果有参数需要 保存，可以保存在最后一个扇区（0x1C00〜 0x1DFF，当其中某一个参数需要更新时，要将所 有参数读出临时保存在RAM中，在RAM中更新 后，擦除整个扇区，然后重新写回FLASH存储器 中。如果程序需要加密，因为1DFF字节单元用来 存放安全锁定字节，可以将参数保存在 (0x1B00~0x1CFF 中。

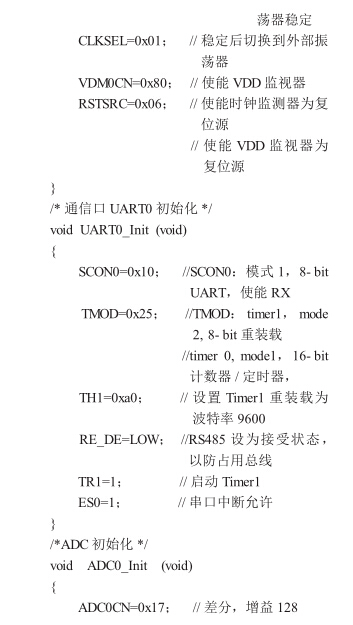

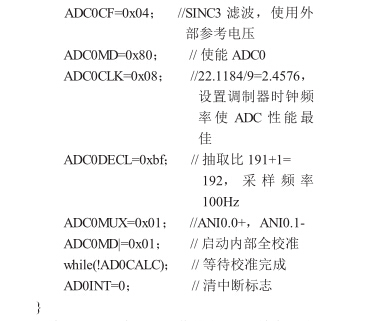

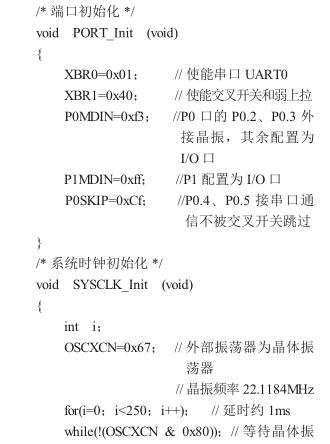

以下是初始化程序：




经实际测试，变送器工作稳定，AD精度可达 16位，可以满足大多数工业称重的要求。
四、结束语
用C8051F350微控制器设计制作称重变送模 块，利用其自带的24位AD转换实现高精度数据 采集。系统结构简单、测量精度高、成本低，可 广泛应用于称重测量中。
